婦產科超聲虛擬訓練系統在醫學模擬教學案例的應用

產品概述

     婦產科超聲虛擬訓練系統是一款獨創性的婦產科超聲訓練平臺，學員可按自己的需要隨時隨地學習婦產科超聲相關技能，并且全程無需與真實病人接觸，無任何風險。系統采用領先的計算機聲像圖模擬技術，輔導學員如何操作超聲設備進行胎兒檢查、并根據影像練習診斷技能。

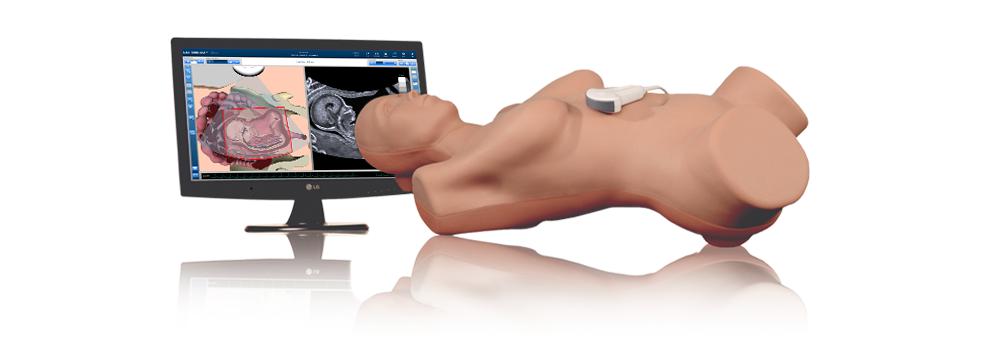

    婦產科超聲虛擬訓練系統人體模型骨性標志明顯，仿生學模型材料支持逼真的觸覺體驗。系統還配備模擬超聲探頭，其顯示器能同時展示臟器解剖圖和實時超聲掃描圖像，從而向?qū)W員提供令人身臨其境的虛擬超聲學習體驗，使學員用最短的時間熟悉超聲技能，達到訓練目的。

硬件組成

1. 圖形工作站（含鼠標、鍵盤）

2. 顯示器

3. 人體模型（根據所選模塊搭配男性或女性）

4. 模擬超聲探頭：

   備注：經腹產科探查——請標注凸陣探頭

         經陰道產科探查——請標注經陰道探頭

工作環境

工作溫度： 5-40攝氏度

系統功能詳解

平臺通用參數

1. 支持鍵盤快捷鍵控制或純鼠標控制；鼠標指示屏幕按鈕相應位置即可自動顯示按鍵功能說明。

2. 系統默認的界面顯示模式為并列顯示，同時還具備四種不同顯示模式可供選擇

3. 可載入豐富的病例模塊，并可自動更新病例。

4. *具備接收遠程課程的功能，可以讓學員獨立學習相關技能與知識。

5. *支持虛擬鼠標控制和模擬探頭控制兩種掃描方式進行超聲檢查訓練、演示。

6. 人體模型骨性標志明顯，具有肋骨、胸骨和可按壓的腹部，從而提供逼真的觸覺體驗。

7. *掃描人體模型時，高清顯示器能同時展示逼真的模擬超聲圖像和實時病人的3D解剖視圖，該解剖視圖包括所掃描臟器及周邊組織，并且可360度旋轉。

8.  *根據教學需要選擇是否顯示目標臟器周邊組織、器官，是否開啟聲學反應，以此幫助學員學習骨骼、空腔臟器等對目標器官超聲圖像的干擾。

9.  系統可在訓練進行中隨時凍結或錄制12秒超聲影像及相應解剖結構剖面。

10. 鎖定顯示3D解剖視圖剖面與超聲圖像顯示平面一致。

11. *系統帶有器官組織教學功能，開啟后通過鼠標選擇系統會注明用戶選擇的組織或器官的名稱。

12. 可以截屏或錄制操作畫面并儲存在系統中，儲存的圖像及視頻圖像只需單擊回顧按鈕即可實時查看，也可導出上傳。

13. *自學指導，進入自學指導模式后，用戶可以選擇或自定義每個病例中的動態參考圖像作為指導，輔助練習，找到最佳的掃描位置與角度，既節省了教師教導的時間和資源，也提高了學生掌握技能的效率。

14. 系統默認常規超聲影像顯示方向，用戶也可根據需要點擊界面上的角度調節按鈕在上、下、左、右四種不用的角度模式下切換。

15. *掃描切面設置：在禁用視角鎖定功能時可實現該功能；用戶可在模型上進行超聲掃描的同時，使用鼠標控制并任意縮放3D解剖視圖的比例并改變角度和位置，或直接顯示3D模型的人體外部視圖。

16. 支持放大/還原超聲圖像顯示區域的局部，支持超聲顯示景深，可調整增益、角度、亮度。

17. 含測量長度、面積、周長等超聲診斷工具。

18. 支持教學考核模塊。

19.  支持多屏幕顯示。

20.  支持多平面超聲顯示。

21.  支持多語言（含中文）

模塊專屬參數

提供···超聲檢查

備注：···請根據訂單所選模塊自行加入，以下兩個模塊支持在女性模擬人上實現

      經腹部超聲胎兒檢查

      經陰道胎兒超聲檢查模塊（不能單獨選購）

1. 提供高清晰度影像：

  （1）軀干支持檢查 胃(存在,大小,位置)、可看到膀胱、腎臟、臍帶與胎兒腹部連接的位置、臍帶血管數量、頸部、 胸腔、 腰椎、 骶椎、分辨胎兒性別；

  （2） 胎兒臉部最小檢查精度為可清晰診斷上唇唇裂畸形

  （3） 面部特征可以看到，包括中位面部, 眼眶, 鼻子和鼻孔.

  （4） 頭部可看到側腦室、小腦、 后顱窩、 頸褶、小腦延髓池、第五腦室、胼胝體、脈絡叢、大腦鐮中線

  （5） 四肢可看到下肢跟腳（包括腳趾）、上肢與手（包括手指）

  （6） 胎心可看到四心室圖、胎兒心率、胸腔與隔膜

2.支持胎兒檢定，測量雙頂徑、頭圍、腹圍、股骨長度、肱骨長度

3.支持胎盤尺寸與位置的診斷、羊水診斷、子宮尺寸與子宮內胎兒的診斷

4. *系統內含超聲報告模板，學員可建立交互式超聲報告，填寫病人信息、測量數據、心臟收縮性數據、描述數據，并保存導出及上傳。（心臟超聲和婦產科超聲專屬參數）

選配病例清單：

經腹標準病例配置：

      正常胎兒—20周

      腹裂畸形

      單側腦室擴大

      唇裂

經陰道標準病例配置

      正常胎兒—8周

8孕周可選病例

12孕周病例

20孕周病例
